一 產品簡介

1.1?主要用途和適用范圍

見產品圖片右側

1.2?使用環境條件、工作條件和運輸條件

使用環境條件：

（1）環境溫度：-20℃～42℃。

（2）相對濕度：≤90%。

（3）大氣壓力范圍：70KPa～106KPa。

（4）電源：電壓：AC 220V，頻率：50Hz。

工作條件：

（1）產品應在室內使用，并置于相對潔凈和無震源處。

（2）產品放置周?chē)鷳?yīng)留有一定的空間。建議頂部應與房頂至少留有30厘米的排風空間。

（3）在安全柜附近，尤其是正面不得有≥0.5m/s的氣流.(須避免在人員進出多的場所、門的通風口附近使用)。

運輸條件：安全柜采用木箱包裝，適用于一般交通工具運輸。運輸、儲存過程中應嚴格按照包裝、儲運圖示標志進行，嚴禁碰撞、橫倒、防止雨、雪侵襲，以免造成損壞、銹蝕。

二 結構特征

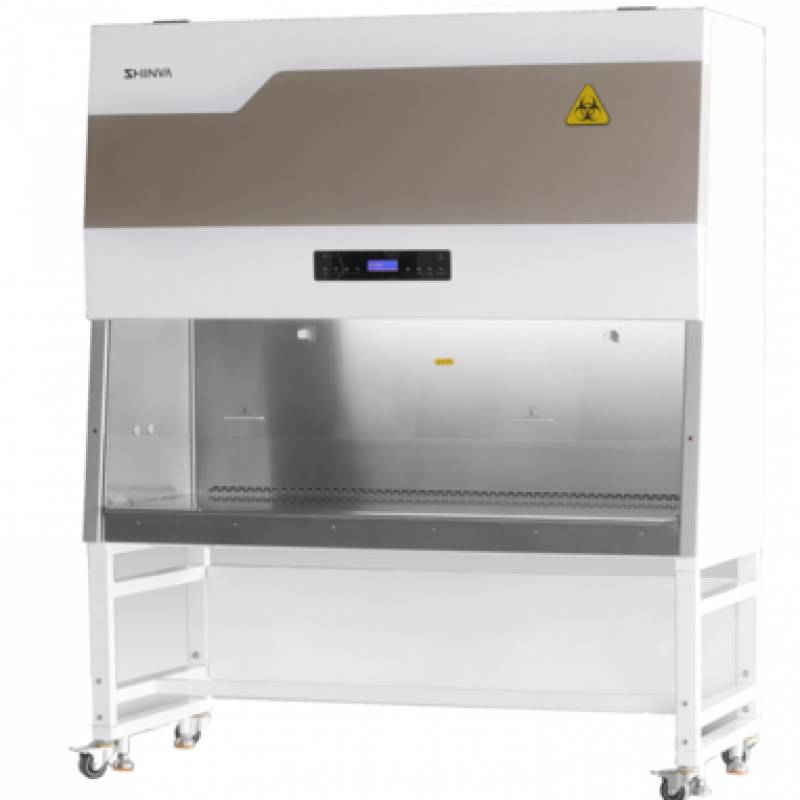

生物安全柜由柜體，前窗操作口、支撐腳及腳輪、電機、集液槽、照明燈、紫外燈、報警和聯鎖系統組成。

三 工作原理

生物安全柜是一種垂直單向流型局部空氣凈化設備?？諝饨?jīng)預過濾器過濾后，在風機的作用下進入靜壓箱，經高效過濾器過濾后進入操作區。操作區左右及后部腔體均為負壓風道，使工作區與外部環境形成氣幕及柜體雙層隔離，從而形成高潔凈的工作環境。同時工作區被負壓包圍，保證樣品不發生泄漏。

四 技術特性

4.1?主要性能

1、氣流模式：70%循環，30%外排

2、潔凈等級：不低于或優于ISO 14644.1標準5級（美聯邦209 E標準100級）

3、生物安全性：(1).人員安全性：撞擊式采樣器的菌落數≤10CFU/次，狹縫式采樣器的菌落數≤5CFU/次(2).產品安全性：菌落數≤5CFU/次(3).交叉污染安全性：菌落數≤2CFU/次

4、紫外燈波長254nm，輻照強度≥400μw/m²

5、振動：10Hz和10kHz之間的凈振動振幅≤5μm

6、氣密性：安全柜加壓到500Pa,保持30min后氣壓不低于450Pa

7、柜體和支架分體式結構，便于安裝。柜體部分采用1.5mm厚的冷軋鋼板，結構強度高，柜體表面靜電噴涂。

8、符合人體工程學原理的7°傾斜角設計，降低使用者的工作疲勞。

★9、標配通體式擱手架，降低使用者的工作疲勞。

10、工作區均采用標準304不銹鋼材質，強度高、耐腐蝕。左右后三面為一體圓弧成型，無死角。工作臺面采用托盤式結構，易于清洗。

11、可視前窗采用厚度6mm的鋼化防紫外線玻璃，無反光、防爆、防紫外線。

★12、選用德國EBM原裝進口風機，容量大，能有效延長高效過濾器使用壽命，運行穩定，噪音低。

13、配備安全防濺插座和排水閥。

14、垂直層流負壓、氣幕式隔離設計，完全杜絕玻璃前窗縫隙可能存在的泄漏，有效保證操作人員安全。

15、控制系統采用液晶屏幕顯示，流入氣流、下降氣流、運行狀態、高效壽命等參數均為實時數字式顯示。

16、消毒定時功能及消毒完成自動關機功能，操作人員工作完成后即可離開，不必等待消毒過程完成后手動關機。

17、風速自動調節功能：微處理系統根據在線檢測的風速反饋，按照程序自動調節風機的輸出，使風速穩定的維持在標稱值，有效的防止高效過濾器堵塞導致的風速變化，可靠的保護操作人員安全的同時也增加了過濾器使用壽命。

18、完備的報警及聯鎖系統，增強安全性，防止誤操作。

? 紫外線防誤觸：只有在熒光燈、風機和玻璃前窗全部關閉的情況下，紫外燈才能開啟。

? 風機智能控制：關閉前窗玻璃，風機自動停止，防止風機空運轉。

? 關閉前窗提示：前窗非關閉狀態時無法關機，并提示“請先關閉前窗”， 防止未關前窗使實驗微生物泄漏。

? 前窗限位報警：前窗高度超過安全高度報警，防止實驗室微生物泄漏。

? 氣流波動報警：氣流波動超過20%報警，保證氣流可靠。

4.2?主要參數

訂貨號參數	BSC1000-Ⅱ-A2	BSC1300-Ⅱ-A2	BSC1600-Ⅱ-A2
工作區尺寸（寬×深×高）	1000×625×640mm	1300×625×640mm	1600×625×640mm
外形尺寸（寬×深×高）	1100×830×2200mm	1400×830×2200mm	1700×830×2200mm
下降風速	0.37m/s	0.37m/s	0.34m/s
流入風速	≥0.55 m/s	≥0.55 m/s	≥0.55 m/s
噪音	≤62dB （A）	≤63dB （A）	≤65dB （A）
振動/半峰值	≤5μm	≤5μm	≤5μm
照度	≥800Lx	≥800Lx	≥800Lx
電源	AC單相 220V/50Hz	AC單相 220V/50Hz	AC單相 220V/50Hz
最大功率	1800W	1800W	1800W
熒光燈	30W×2	36W×2	36W×2
紫外線燈	30W×1	30W×1	30W×1
凈重	200kg	250kg	300kg

五特點與優勢

1、安全方面：靜壓箱模塊負壓零泄露設計，能保證在風機運轉的情況下，可能出現的任何故障均不能對操作人員造成生物危害。

2、質量方面：新華醫療器械股份有限公司通過了ISO9001質量體系認證/ISO13485專屬醫療器械質量認證體系。是中國醫療器械行業協會會長單位；國家火炬計劃重點高新技術企業；國家級企業技術中心；”AAAA”級標準化良好行為企業；全國CAD應用工程示范企業。

選用德國EBM原裝進口風機，運行穩定，噪音低；選用的所有零部件均至少有一項權威認證，如CCC，CQC，CE等認證。

3、顯示方面：控制系統采用大屏幕液晶顯示，流入氣流、下降氣流、累計工作時間、溫度、日期、時間等參數均為實時數字式顯示，同時設備運行狀態在屏幕左下角動態顯示。顯示直觀，操作方便。

4、性能方面：具備紫外線防誤觸、風機智能控制、關閉前窗提示、前窗限位報警、氣流波動報警等各項完備的功能；

5、壽命方面：具有風速自動調節功能：微處理系統根據在線檢測的風速反饋，按照程序自動調節風機的輸出，使風速穩定的維持在標稱值，有效的防止高效過濾器覆蓋灰塵或其它原因而導致的風速變化，可靠的保護操作人員安全的同時也增加了過濾器使用壽命。
